在现代制造业中，注塑模具被誉为“工业之母”，小到手机外壳、塑料餐具，大到汽车零部件、医疗器械，几乎所有塑料制品的诞生都离不开它。注塑模具的设计与制造水平，直接决定了塑料制品的精度、质量和生产效率。今天，我们就一同走进注塑模具的世界，探寻其设计与制造的核心奥秘。
一、注塑模具的设计
注塑模具设计是整个生产链条的起点，也是最关键的环节，其核心目标是在满足产品性能要求的前提下，实现高效、稳定的批量生产。设计过程需要兼顾产品结构、材料特性、成型工艺等多重因素，每一个细节的疏漏都可能导致后续生产出现重大问题。
1. 设计前的核心准备
设计工作开展前，设计师首先要完成两项关键任务。一是产品分析，需全面掌握塑料制品的三维模型、尺寸精度、表面质量要求（如是否需要镜面效果、纹理图案）、力学性能（如抗冲击、耐高温）等核心指标。例如，对于手机外壳这类高精度产品，尺寸公差需控制在0.01-0.03mm之间，表面不得有任何缩痕、熔接痕；而对于塑料周转箱，則更注重结构强度和脱模便利性。二是材料匹配，不同塑料的流动性、收缩率、熔融温度差异极大，直接影响模具结构设计。比如，聚乙烯（PE）流动性好，可采用较细的浇注系统；而聚碳酸酯（PC）收缩率低但熔融温度高，需设计更合理的冷却系统以避免产品变形。
2. 设计核心

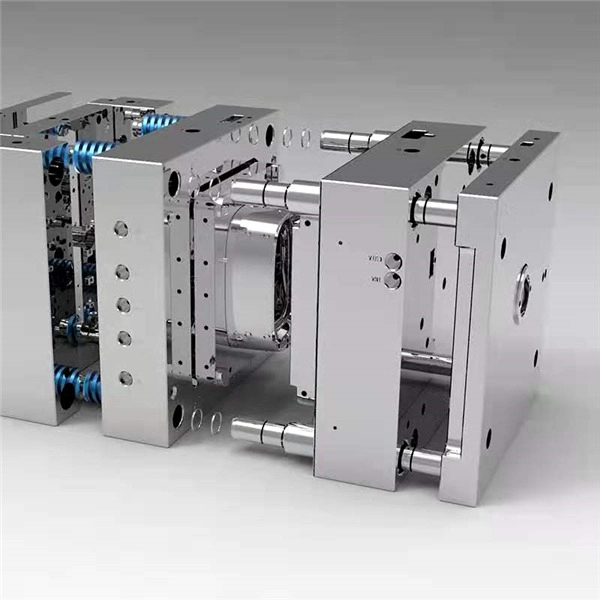

注塑模具的核心结构包括型腔与型芯、浇注系统、冷却系统和脱模系统，这四大结构的设计直接决定了模具的性能。
型腔与型芯是模具的“灵魂”，其形状与产品完全互补，是塑料制品成型的关键。设计时需根据产品收缩率预留合理的尺寸补偿，同时要考虑加工可行性。例如，对于带有复杂曲面的汽车灯罩，型腔需采用高精度曲面建模，确保成型后产品的光学性能达标。此外，为延长模具寿命，型腔与型芯通常采用硬度较高的模具钢（如S136、718H），并进行淬火处理。
浇注系统是将熔融塑料输送到型腔的“通道”，包括主流道、分流道和浇口。设计时需保证塑料在通道内流动顺畅、压力损失小，同时避免产生熔接痕、气泡等缺陷。浇口的位置和类型选择尤为关键，比如薄板类产品适合采用边缘浇口，而小型精密零件则常用点浇口；对于外观要求高的产品，浇口需设计在隐蔽位置，后续通过修剪去除。
冷却系统堪称模具的“温控师”，其作用是将熔融塑料在型腔内冷却固化。冷却不均匀会导致产品变形、收缩不均等问题，因此冷却水道需紧贴型腔轮廓，采用等距排布，确保冷却效率一致。例如，在成型大型家电外壳时，冷却水道需设计成迷宫式结构，同时控制水温在20-30℃之间，保证产品快速且均匀冷却。
脱模系统则是将成型后的产品从模具中取出的“助手”，主要包括顶针、顶板、斜导柱等部件。设计时需确保脱模力均匀，避免产品被顶伤或变形。对于带有倒扣结构的产品（如瓶盖的螺纹），需采用斜导柱抽芯机构或旋转脱模机构，实现复杂结构的顺利脱模。
二、注塑模具的制造
如果说设计是注塑模具的“蓝图”，那么制造就是将蓝图转化为实体的“工匠之手”。模具制造涉及多种精密加工技术，对精度和表面质量的要求极高，通常需要经过毛坯制备、精密加工、热处理、装配调试等多个环节。
1. 毛坯制备
毛坯制备是制造的第一步，主要采用锻造或铸造工艺。对于高精度模具，通常选用锻造毛坯，通过锻打消除材料内部的疏松、气孔等缺陷，提升材料的致密度和力学性能。例如，型腔和型芯的毛坯多采用锻打后的模具钢棒料，经过锯床切割成所需尺寸后，进行粗加工。
2. 精密加工
精密加工是模具制造的核心环节，直接决定了模具的精度和表面质量，常用的加工技术包括数控铣削、电火花加工（EDM）、线切割加工（WEDM）和磨削加工等。
数控铣削（尤其是高速铣削）常用于型腔、型芯等复杂曲面的加工，其精度可达到0.005mm，表面粗糙度Ra≤0.8μm，能有效保证曲面的光滑度和尺寸精度。对于模具的模板、导柱、导套等标准化零件，通常采用数控车床进行加工，确保其同轴度和垂直度达标。
电火花加工适用于加工形状复杂、精度要求高且难以用铣削加工的部位，如深腔、窄缝、倒扣等。它通过电极与工件之间的脉冲放电产生高温，熔化并蚀除金属材料，加工精度可达0.001mm，表面粗糙度Ra≤0.4μm。线切割加工则主要用于加工模具的分型面、抽芯机构的导向槽等直线或曲线轮廓，其精度可达到0.002mm，且加工过程中不会产生切削力，避免了工件变形。
磨削加工是最后的精密加工工序，用于提升模具零件的平面度、垂直度和表面粗糙度。例如，模板的平面磨削可使平面度误差控制在0.001mm/m以内，导柱、导套的外圆磨削可保证其圆度误差小于0.001mm。
3. 热处理
热处理是提升模具寿命的关键环节，通过淬火、回火、氮化等工艺，改变模具钢的组织结构，增强其硬度、耐磨性和韧性。例如，型腔和型芯经过淬火处理后，硬度可达到HRC50-55，再经过回火处理消除内应力，避免模具在使用过程中开裂；对于需要高耐磨性的模具，还会进行氮化处理，在表面形成一层硬度极高的氮化层，使模具寿命提升3-5倍。
4. 装配调试
装配调试是模具制造的最后一步，也是检验模具性能的关键环节。装配时需按照设计图纸，将型腔、型芯、模板、导柱、导套、顶针等零件精准组装，确保各部件配合间隙合理（通常为0.005-0.01mm），运动顺畅无卡滞。装配完成后，需进行试模，通过注塑机注射熔融塑料，观察成型产品的质量，如尺寸精度、表面质量、有无缺陷等。若出现问题，需对模具进行调整，如修正浇口位置、优化冷却系统、调整顶针高度等，直至生产出合格产品。
三、注塑模具的质量控制与发展趋势
注塑模具的质量直接决定了塑料制品的品质和生产效率，因此质量控制贯穿设计与制造的全过程。在设计阶段，需通过三维软件进行模拟分析（如Moldflow模流分析），预测塑料的流动、冷却过程，提前发现潜在问题；在制造阶段，需采用三坐标测量仪、投影仪等精密检测设备，对零件尺寸进行全尺寸检测；在试模阶段，需对产品进行抽样检测，确保符合设计要求。
随着制造业向智能化、高精度方向发展，注塑模具的设计与制造也呈现出诸多新趋势。在设计方面，数字化仿真技术日益成熟，通过虚拟试模可大幅缩短设计周期；在制造方面，3D打印技术开始用于模具快速成型，尤其是复杂结构的模具镶件，可显著提升制造效率；同时，模具的智能化程度不断提高，通过集成传感器实时监测模具温度、压力等参数，实现生产过程的精准控制。
注塑模具的设计与制造是一门融合了材料学、机械工程、自动化技术等多学科的综合技术，其精度与性能的提升，始终伴随着制造业的发展而不断进步。从一张设计图纸到一套精密模具，再到千万件合格产品，每一个环节都凝聚着工程师的智慧与工匠的匠心，这正是注塑模具“工业之母”魅力所在。
