在注塑加工的过程中，注塑制品自始至终处于高温环境之中，从塑料原料被加热熔融，到熔料被注入模具型腔进行成型，每一个环节都伴随着高温的作用。而这种持续的高温状态，使得塑胶件很容易出现烧焦的问题。产品一旦烧焦，不仅会严重影响其外观质量，出现难看的糊斑、焦痕，还可能导致产品的力学性能下降，无法满足使用要求，甚至可能造成整批产品报废，给企业带来不小的经济损失。因此，深入探究注塑加工中产品烧焦的原因，并找到对应的有效处理方法，对于提高注塑产品质量、降低生产成本、提升生产效率都具有十分重要的意义。下面就来详细分析注塑加工中产品烧焦的原因以及相应的处理方法。

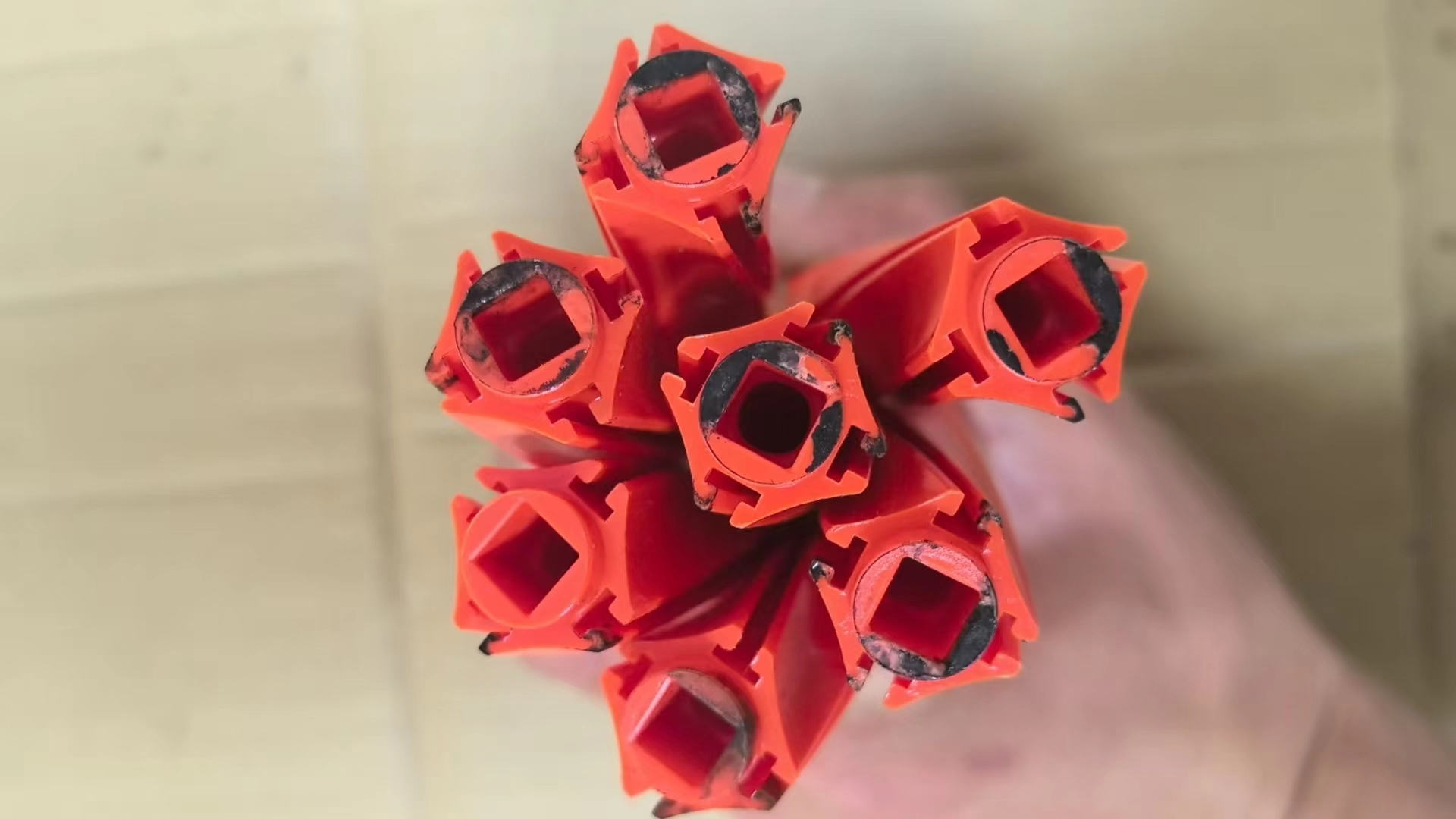

一、熔体破裂导致烧焦及处理方法
当熔体在高温、高速、高压的条件下被注入型腔时，极易发生破裂现象。此时，熔体表面会出现横向断裂，断裂处粗糙的部分夹杂在塑件表层，就形成了糊斑，进而导致产品烧焦。
熔体破裂的本质源于高聚物熔料的弹性行为。在料筒中流动时，靠近筒壁的熔料因受到摩擦，应力较大且流动速度慢；而当熔料从喷嘴射出后，筒壁对其的应力消失，料筒中部流速极高的熔料会带动筒壁处的熔料加速，由于熔料流动具有连续性，内外熔料的流动速度会重新排列以趋于平均。
针对熔体破裂导致的烧焦，可通过优化注塑工艺参数来改善。适当降低注塑压力和速度，减少熔体所受的应力；同时，合理调整熔料温度，避免因温度过高加剧熔体的弹性行为，从而降低熔体破裂的可能性。
二、注射速度不当导致烧焦及处理方法
注射速度的大小对塑件外表影响显著。当熔料以慢速注入型腔时，其流动状态为层流，此时形成的塑件表面较为光亮平整；而当注射速度上升到一定值，流动状态逐渐变为紊流，在这种情况下，塑件表面不仅容易出现糊斑，内部还可能产生气孔，最终导致烧焦。
要解决因注射速度引发的烧焦问题，关键是将注射速度控制在合适范围，确保熔料以层流状态充模。可通过多次试验，找到能使熔料保持层流的最佳注射速度，并在生产过程中严格按照该速度参数操作。
三、熔料温度过高导致烧焦及处理方法
熔料温度过高时，容易发生分解焦化，进而使塑件表面产生糊斑，造成烧焦。一般来说，注塑机的螺杆转数应小于 90r/min，背压小于 2mpa，以此避免料筒产生过量摩擦热。
若成型过程中因螺杆退回时旋转时间过长产生过量摩擦热，可采取相应措施处理。适当增加螺杆转速、延长成型周期、降低螺杆背压、提高料筒供料段温度，或是采用润滑性差的原料等，都能有效减少摩擦热的产生，从而降低熔料温度过高导致烧焦的风险。
四、模具故障导致烧焦及处理方法
模具排气孔若被脱模剂及原料析出的固化物阻塞，或者模具排气设置不足、位置不当，再加上充模速度太快，模具内来不及排出的空气会因绝热压缩产生高温气体，从而使树脂分解焦化，导致产品烧焦。
对于模具故障引发的烧焦，首先要清除排气孔内的阻塞物，保证排气通道畅通；其次，检查模具的排气设置，若排气不够或位置不合理，需进行改造以增强排气性能；此外，适当降低充模速度，让模具内的空气有充足时间排出，也能有效避免烧焦问题。
总之，深入剖析注塑加工中产品烧焦的成因，从模具设计缺陷、工艺参数失准、原料特性把控不足等多个维度进行系统性分析，并采取针对性的处理方法，如优化模具排气结构、精准调控温度与压力参数、严格筛选和干燥原料等，不仅能有效减少烧焦现象的发生，还能显著提升注塑产品的成型精度、表面光洁度与整体质量稳定性。通过持续的工艺改进与生产管控，可进一步增强注塑加工的可靠性与生产效率，为企业降低废品率、节约生产成本、提升市场竞争力奠定坚实基础。
