在注塑加工中，“公差”是衡量零件尺寸偏差范围的关键指标。合理的公差设计不仅保证零件互换性，更能平衡模具成本与成型良率，提高产品质量和生产效率。以下内容将从公差定义、影响因素、典型范围及设计建议等方面，为您系统剖析注塑加工公差。
一、什么是注塑公差？
注塑公差是指零件实际尺寸相对于标称尺寸允许偏差的上限和下限，用“±”值或上下偏差表示。例如，标称直径Ø50 mm的轴，若公差为±0.1 mm，实际成品直径应在49.9 mm～50.1 mm之间。公差越窄，零件尺寸越精确，但对应模具加工及试模调整成本也越高。
二、影响注塑公差的主要因素
-
材料收缩率
不同塑料在冷却固化过程中会发生体积收缩。热塑性材料收缩率通常在0.2%～2.0%之间，如POM（赛钢）约0.5%，PP约1.5%，PC约0.4%。填充、冷却条件及规格差异也会导致公差波动。 -
模具温度与冷却
模温过低会加速固化，缩短填充时间，导致零件内部应力和翘曲增大；模温过高又延长循环周期。回路设计不均衡，局部温差可使相同位置的尺寸不稳。 -
注塑机参数
注射速度、压力、保压曲线及螺杆背压等会影响熔体填充模式、内部流动纹及压缩补缩效果，从而引发尺寸误差。 -
模具机械精度
模具型腔与型芯的加工及装配精度、导柱导套间隙及锁模力稳定性，决定了零件的基准精度。一旦导向偏移或分型面磨损，成型件的尺寸公差就会失控。 -
零件壁厚和结构
薄壁件固化快但易产生翘曲；厚壁件则补缩慢、易出现缩水痕。壁厚分布差异大，局部收缩率不同，导致尺寸不稳定。
三、常见注塑公差范围
根据行业标准和经验，以下为注塑件常见的公差建议范围，仅供参考：
-
一般尺寸（长度、宽度、高度）：±0.1 mm ～ ±0.3 mm
-
孔径公差：Ø10 mm 以下 ±0.1 mm；Ø10 mm～Ø50 mm ±0.2 mm；Ø50 mm 以上 ±0.3 mm
-
外圆直径：Ø10 mm 以下 ±0.05 mm；Ø10 mm～Ø50 mm ±0.1 mm；Ø50 mm 以上 ±0.2 mm
-
深度和厚度：±0.05 mm ～ ±0.2 mm
-
角度公差：±0.5° ～ ±2°
提示：对于对配合要求极高的零件或微小精密件，可能需采用公差更窄的精密模具，或采用后期机械加工补差。
四、公差设计要点与优化策略
-
设定合适的壁厚
保持零件壁厚均匀，建议壁厚差异不超过0.5 mm～1 mm，避免局部过厚或过薄导致收缩不一致。 -
合理定义基准面
在图纸上明确标注功能关键尺寸及参考基准，保证测量和装配的便捷性。常用基准面应依据刚性最强或最易测量的面而定。 -
选择适当的公差等级
对于非配合面、非装配面，应给予较宽的公差（如±0.2 mm～±0.3 mm），以降低模具加工难度和成本；对配合面或功能孔，则设置 tighter tolerance（如±0.05 mm～±0.1 mm）。 -
模流分析与试模
借助CAE模流分析预估填充、保压与收缩情况，优化浇口与冷却布局，降低翘曲和尺寸变形。首次试模后，根据测量数据调整模温、保压和冷却时间等参数，校正公差偏差。 -
后期补差工艺
对于精度要求极高的位置，可采用后加工（如铰孔、车外圆、精镗）来实现公差补差；同时在模具上设计预留加工余量。 -
严格模具维护与检测
定期校验导柱导套配合间隙、分型面平行度及定位销状况，及时修复磨损，确保模具在高频运行中仍能稳定输出合格尺寸。
五、测量与质量控制
-

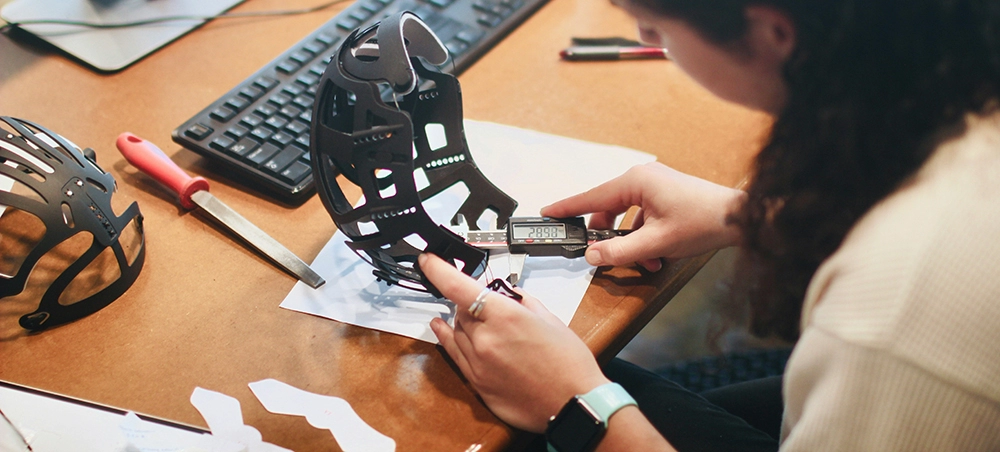

测量工具：卡尺、百分表、三坐标测量机（CMM）及光学投影仪等，用于不同精度等级和几何尺寸的检测。
-
统计过程控制（SPC）：对关键尺寸进行实时监控，收集测量数据，通过控制图判定工艺稳定性，及时纠偏。
-
首件检验与批量抽检：每批次首件须进行全项测量，后续按比例抽检，确保公差在设计要求范围内。
结语
注塑加工公差设计既要满足零件功能和装配要求，也要兼顾模具成本与成型稳定性。通过合理壁厚设计、精准基准定位、CAE分析优化与严格质量管控，可以在最大限度上确保注塑件达到预期的公差标准。熟练掌握公差管理方法，将为产品一致性、生产效率和企业竞争力带来显著提升。
